1.X 轴：保留时间
气相色谱图的 x 轴显示的是分析物通过色谱柱并到达质谱检测器所需的时间。显示的峰对应于每个组分到达检测器的时间。分析过程中使用的色谱柱类型以及 GC 参数（例如流速、进样温度、柱箱温度等）对保留时间有很大影响。因此，在比较来自不同分析或不同实验室的保留时间时，使用相同的参数来确保准确性至关重要。
2.Y 轴：浓度或强度计数
气相色谱图的 y 轴或峰面积反映的是特定分析物的存在量，检测器记录下来的信号强度与被测组分的量或浓度成正比，因此可以通过Y轴的数值来定量分析样品中的组分。y轴上的峰面积反映了每个组分的浓度或含量，这对于定量分析非常重要。此外，y轴的数值还可以帮助我们识别和量化构成样品的材料，或者发现影响产品质量的污染物。

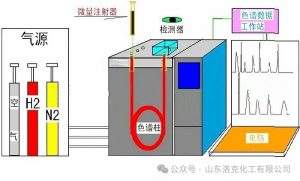

在较高水平上，根据样品类型和所需结果，气相色谱分析可以使用几种不同的样品引入方式，例如静态顶空分析、热解吸和直接进样，以及不同类型的检测器，例如如火焰电离 (FID)、电子捕获 (ECD)，当然还有质谱。
所以色谱图的外观通常会有所不同。然而，即使有变化，理解色谱的基础知识，仍然是相同的。其中，需要我们记住的一个关键点是，在比较两个或多个不同分析的结果时，用于分析的系统和参数需要相似。这可确保我们获得最准确的比较并得出有意义的信息。
